Bridge Dynamic Deflection Measurement

Chongqing Inner Ring Bridge Dynamic Deflection Measurement

An SR-M200 mid-range MIMO radar was used in a bridge dynamic deflection demonstration to verify synchronized multi-point sensing across one section.

Multi-point synchronized measurementDynamic deflection curvesComparison with existing test data
Chongqing Inner Ring Bridge Dynamic Deflection Measurement

Synchronized points

10

Reference load-test result

Approx. 1.64 mm

Measured peak deflection

Approx. 1.61 mm

Deployment

Mid-range under-bridge installation with synchronized points across the girder section.

Case figures describe the relevant demonstration project. Actual performance depends on site conditions, project configuration and the technical agreement.

Field and Data

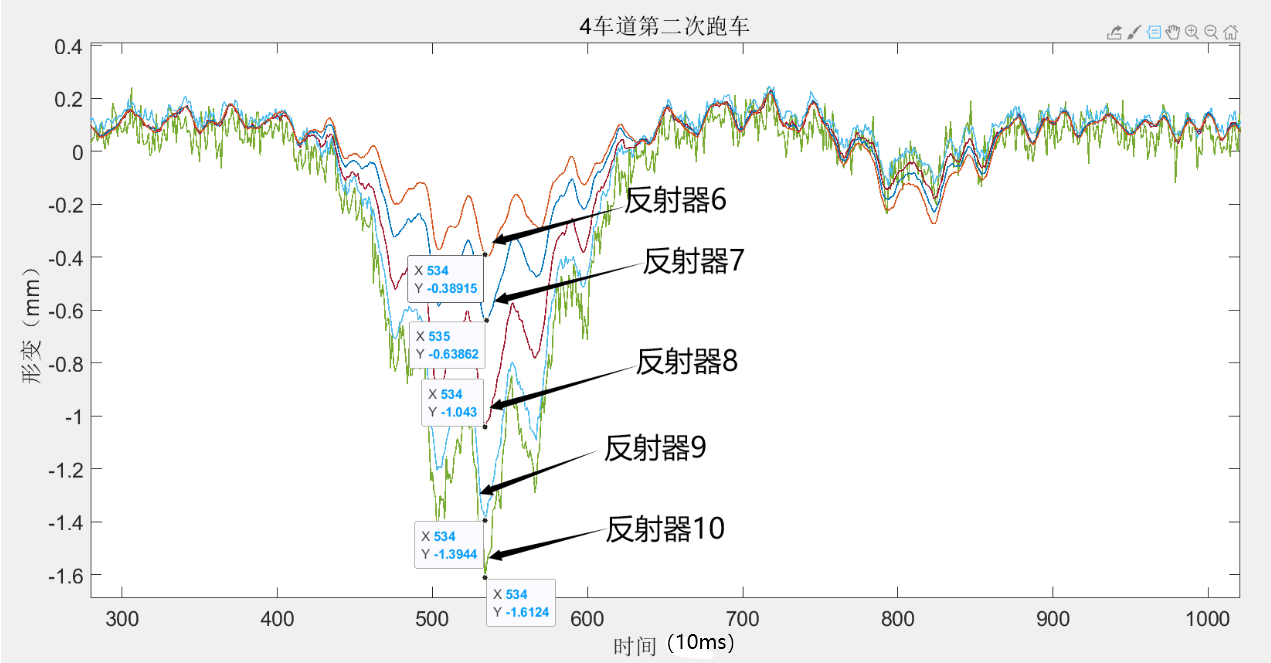

Chongqing Inner Ring Bridge Dynamic Deflection Measurement 1

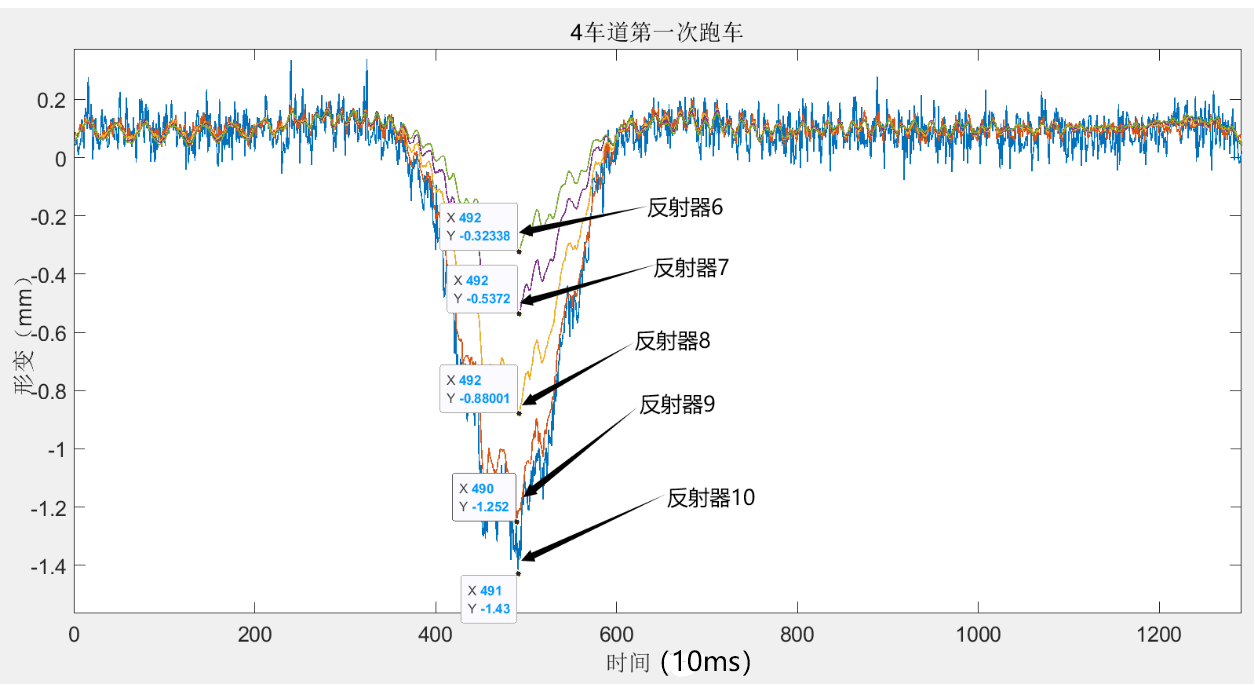

Chongqing Inner Ring Bridge Dynamic Deflection Measurement 2
Chongqing Inner Ring Bridge Dynamic Deflection Measurement 3

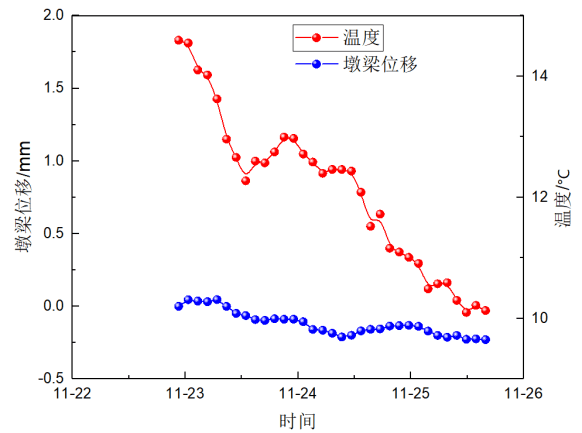

Chongqing Inner Ring Bridge Dynamic Deflection Measurement 4

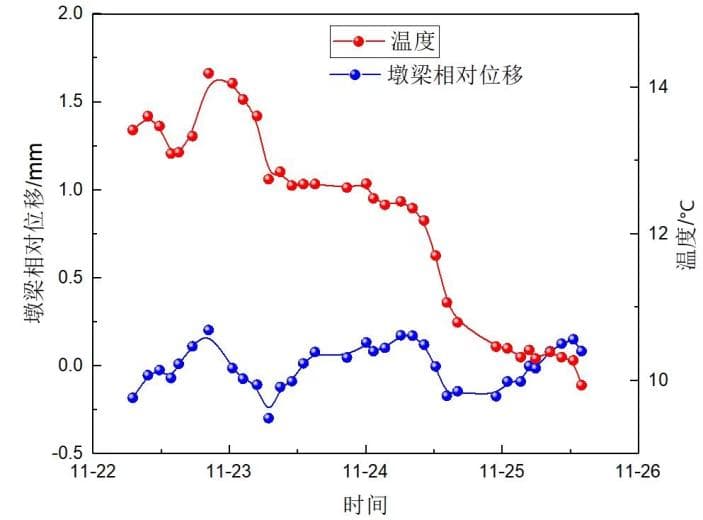

Chongqing Inner Ring Bridge Dynamic Deflection Measurement 5
