桥梁动挠度测量
重庆内环快速路桥梁动挠度雷达测量
采用 SR-M200 中距离 MIMO 监测雷达开展桥梁动挠度示范测量，验证单个截面多测点同步采集能力。

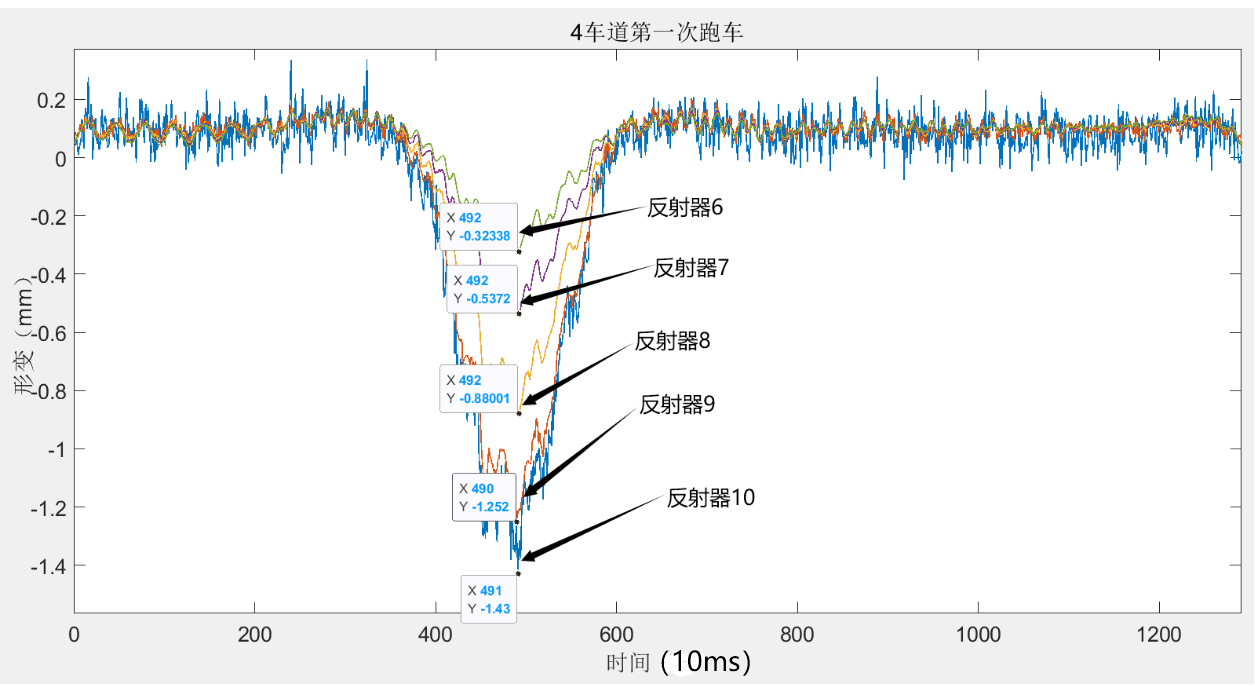

多点同步测量动态挠度曲线与既有测试结果对照
同步测点
10 个
既有荷载试验参考
约 1.64 mm
本次最大挠度
约 1.61 mm
Deployment
桥下中距离布设，针对主梁断面设置多个同步监测点。
案例数据用于展示相应示范项目的测试与部署情况，实际指标以现场条件、项目配置和技术协议为准。
现场与数据
桥梁动挠度测量
采用 SR-M200 中距离 MIMO 监测雷达开展桥梁动挠度示范测量，验证单个截面多测点同步采集能力。
同步测点
10 个
既有荷载试验参考
约 1.64 mm
本次最大挠度
约 1.61 mm
Deployment
桥下中距离布设，针对主梁断面设置多个同步监测点。
案例数据用于展示相应示范项目的测试与部署情况，实际指标以现场条件、项目配置和技术协议为准。
现场与数据
