雷达水流速计需要接触水面吗？非接触式流速监测原理与应用说明

雷达水流速计通常不需要接触水面。

它是一种典型的非接触式水面流速监测设备，一般安装在桥梁、闸口、渠道岸边、支架、横臂或监测杆上方，通过毫米波雷达向水面发射电磁波信号，再根据水面回波信号的频率变化计算表面流速。

与传统旋桨式流速仪、浮子法、接触式传感器不同，雷达水流速计不需要放入水中，也不需要长期浸泡在水体内，因此特别适合用于山洪沟道、河流断面、城市排水渠、灌溉渠道、水库泄洪通道等现场环境复杂、流速变化快或不便人工下水的场景。

为什么雷达水流速计可以不接触水面？

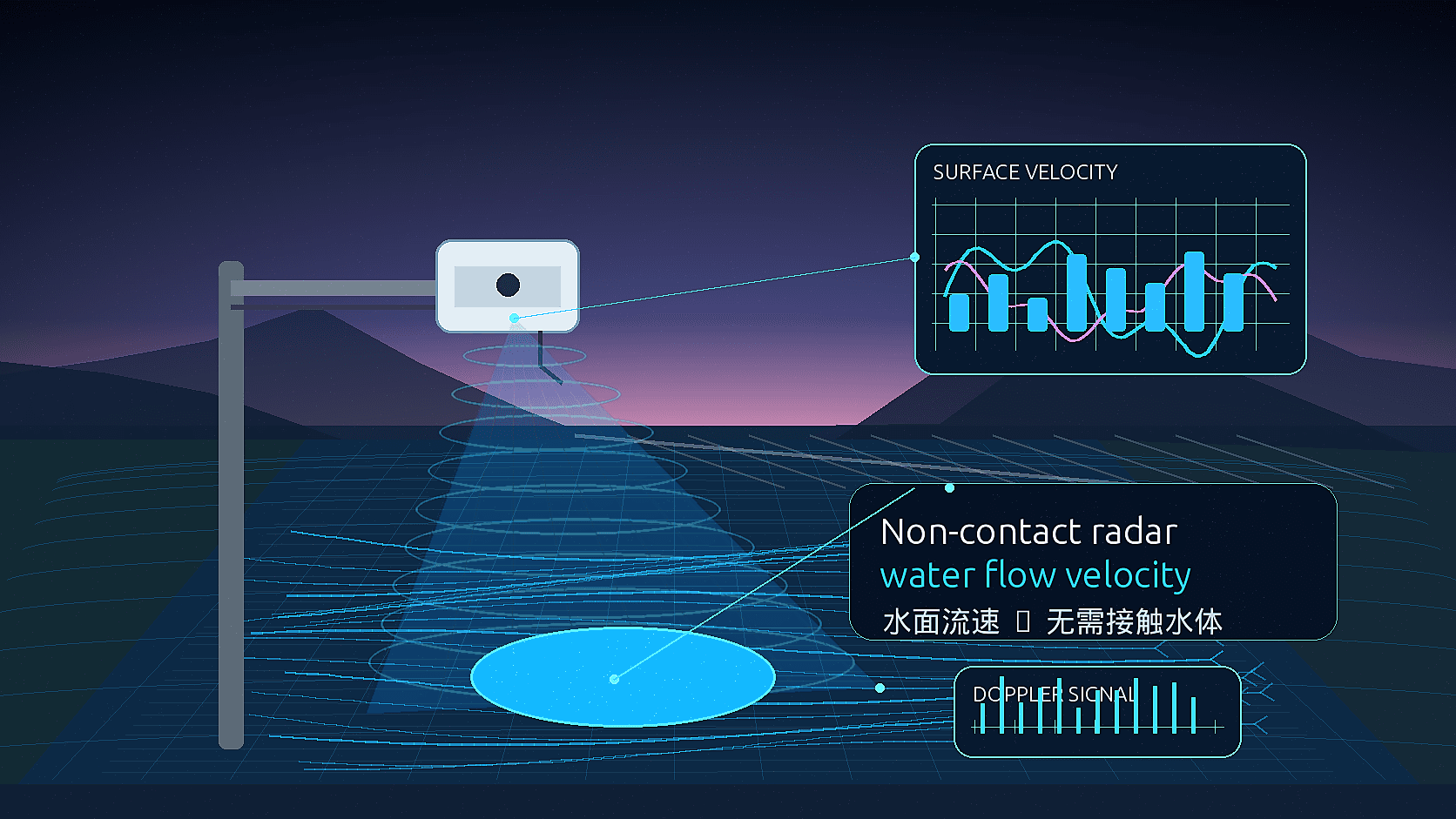

雷达水流速计的核心原理是利用多普勒效应。

设备向水面发射毫米波雷达信号，当水面波纹、漂浮微小扰动或流动水体表面反射雷达波时，回波信号会因为水面的运动产生频率偏移。设备内部算法会根据这个频率变化计算出水体表面的流速。

简单理解：

水面在流动，雷达波打到水面后返回，回波信号会带有“运动速度信息”，设备通过分析这些信息得到水面流速。

因此，雷达水流速计只需要“看见”水面，不需要接触水面。

非接触式测量有什么优势？

相比接触式流速测量方式，非接触式雷达水流速计在长期在线监测中具有明显优势。

| 对比项目 | 雷达水流速计 | 接触式流速仪 | | --- | --- | --- | | 是否接触水体 | 不接触 | 需要接触或浸入水中 | | 安装位置 | 桥梁、支架、岸边、横臂等 | 水下、渠道内或测流断面 | | 维护难度 | 较低 | 容易受泥沙、水草、漂浮物影响 | | 洪水期间安全性 | 较高，无需人员下水 | 人工测量存在安全风险 | | 适合长期在线监测 | 适合 | 视现场环境而定 | | 对漂浮物影响 | 一般较小 | 可能缠绕或损坏设备 | | 适用场景 | 河道、渠道、山洪沟、排水口等 | 实验渠道、稳定水流、水文测验等 |

非接触式安装方式可以减少设备与泥沙、水草、漂浮物、腐蚀性水体之间的直接接触，从而降低维护频率，提高恶劣环境下的可用性。

雷达水流速计一般安装在哪里？

雷达水流速计通常安装在水面上方，常见安装位置包括：

1. 桥梁底部或桥梁侧面
   • 适合河道、干渠、城市河涌等断面监测。
   • 安装稳定，供电和通信条件相对容易布置。
2. 渠道岸边支架
   • 适合灌溉渠道、明渠、排水渠等场景。
   • 可通过立杆或横臂让雷达波束对准水面。
3. 闸门、涵洞或排水口附近
   • 适合水利工程、泵站、排涝站、排水系统监测。
   • 可配合水位计进行流量估算。
4. 山洪沟道监测杆
   • 适合山洪灾害预警、山区溪沟流速监测。
   • 可与太阳能供电、无线通信、雨量计、水位计组合部署。

雷达水流速计对安装角度有要求吗？

有要求。

虽然雷达水流速计不需要接触水面，但它对安装角度、测量方向和水面可视条件有一定要求。通常需要注意以下几点。

雷达波束应对准有效水面

设备应安装在能够稳定观察到主流区水面的地方，避免对准岸边死水区、回流区、漩涡区或被建筑物遮挡的位置。

测量方向应与水流方向合理匹配

雷达水流速计一般需要根据设备要求设置入射角或安装角度。如果角度设置不合理，可能会影响流速换算精度。

避免近距离遮挡

安装位置前方应尽量避免栏杆、桥墩、树枝、电缆、杂物等遮挡雷达波束。

保证设备固定稳定

设备支架应具备足够强度，避免大风、振动、桥梁晃动造成测量方向变化。

注意水面状态

雷达水流速计通常依赖水面微波纹或表面扰动形成有效回波。如果水面极度平静、无明显纹理，可能会影响回波质量。实际应用中，天然河道、渠道和排水场景通常会存在足够的水面扰动。

雷达水流速计能直接测流量吗？

雷达水流速计主要测量的是水面流速，并不等同于直接测量断面流量。

如果需要计算流量，通常还需要结合以下数据：

• 水位数据；
• 河道或渠道断面参数；
• 水面流速到平均流速的修正系数；
• 流量模型或率定关系；
• 断面形状，例如矩形渠、梯形渠、天然河道断面等。

常见组合方案是：

雷达水流速计 + 雷达水位计 + 断面参数 + 流量算法 = 在线流量监测系统

因此，在水文监测、城市排水、水利渠道等应用中，雷达水流速计常常不是单独使用，而是与水位计、遥测终端机、数据采集平台和云平台共同组成完整监测系统。

哪些场景适合使用非接触式雷达水流速计？

雷达水流速计适合用于不便人工接触水体、流速变化较快、现场维护困难或需要长期无人值守的场景。

山洪灾害预警

山区沟道水位和流速变化快，暴雨期间人工下水测量风险高。非接触式雷达水流速计可以安装在沟道上方，配合雨量、水位和视频监控，实现山洪预警监测。

城市排水与内涝监测

城市排水渠、箱涵、泵站前池、河涌等区域可能存在水流急、污染物多、空间狭窄等问题。非接触式测量可以减少设备被污水腐蚀或杂物缠绕的风险。

灌溉渠道流速监测

在农业灌溉、引水渠道、干渠和支渠中，雷达水流速计可用于长期监测渠道水流状态，为用水调度和流量估算提供数据基础。

河道断面在线监测

在中小河流、桥梁断面和水文站补充监测场景中，雷达水流速计可作为非接触式在线流速采集设备，降低人工巡测频率。

水库、闸坝和泄洪通道

在泄洪、放水或闸门调度过程中，水流速度可能较高，接触式设备容易受到冲击。雷达方式可以提高监测安全性。

雷达水流速计会受雨天影响吗？

一般小到中等降雨条件下，毫米波雷达水流速计仍可工作，但具体表现取决于设备频段、算法能力、安装角度、降雨强度和现场水面状态。

需要注意的是：

• 强降雨可能改变水面回波特征；
• 暴雨可能带来漂浮物、浪涌和水面紊动；
• 安装支架若不稳定，风雨环境下可能产生测量误差；
• 设备外壳防护等级、防雷设计和电源系统也会影响长期可靠性。

因此，在山洪预警、暴雨排水和户外无人值守场景中，选型时应关注设备的防护等级、工作温度范围、防雷措施、通信方式和现场安装结构。

选型时需要关注哪些参数？

选择雷达水流速计时，建议重点关注以下参数：

| 参数 | 说明 | | --- | --- | | 测速范围 | 是否覆盖现场最小和最大流速 | | 测量精度 | 是否满足水文、水利或排水监测要求 | | 测量距离 | 设备到水面的安装高度是否在有效范围内 | | 雷达频段 | 影响波束特性、回波能力和设备设计 | | 波束角 | 决定测量区域大小，影响安装位置选择 | | 防护等级 | 户外应用建议关注 IP67、IP68 等防护能力 | | 工作温度 | 是否适合高寒、高温或昼夜温差大的环境 | | 输出接口 | 常见包括 RS485、Modbus、4G、LoRa、NB-IoT 等 | | 供电方式 | 市电、太阳能、电池或组合供电 | | 数据平台 | 是否支持远程监控、数据存储、告警和 API 接入 |

对于长期无人值守项目，还应关注设备功耗、太阳能供电方案、通信稳定性、远程维护能力和数据平台兼容性。

AR-FV100 毫米波雷达水流速计适合哪些项目？

AR-FV100 毫米波雷达水流速计可用于非接触式水面流速在线监测，适合部署在河道、渠道、排水口、山洪沟道、水利工程和城市排涝场景中。

它的典型价值包括：

• 无需接触水体，降低安装和维护风险；
• 适合长期在线监测；
• 可与水位计、雨量计、遥测终端、太阳能供电系统组合使用；
• 可用于山洪预警、排水监测、灌溉渠道管理和水文数据采集；
• 便于接入云平台，实现远程查看、数据记录和异常告警。

对于需要同时监测水位、流速和流量的项目，建议根据现场断面条件进行综合方案设计，而不是只依据单一流速参数选型。

常见问题

雷达水流速计需要放到水里吗？

不需要。雷达水流速计一般安装在水面上方，通过毫米波雷达信号测量水面流速，属于非接触式测量设备。

雷达水流速计可以安装在桥上吗？

可以。桥梁是常见安装位置之一，但需要确保设备对准有效水面，避免桥墩、栏杆或其他结构遮挡。

雷达水流速计能测地下管道吗？

如果是封闭管道或设备无法直接观测水面，普通雷达水流速计通常不适用。若是明渠、箱涵开口、检查井或可视水面场景，需要根据现场空间和安装条件判断。

雷达水流速计能测很浅的水吗？

需要视设备测量能力和现场水面状态而定。过浅水流可能水面反射条件不足，也可能受河床、杂物或局部扰动影响，需要结合安装高度和现场测试评估。

只装雷达水流速计能得到流量吗？

通常不能直接得到完整流量。流量计算还需要水位、断面形状和流速修正模型等信息。实际项目中常采用“水位 + 流速 + 断面模型”的组合方案。

结论

雷达水流速计的核心优势在于非接触式测量。它不需要接触水面，也不需要浸入水中，能够在河道、渠道、山洪沟道、城市排水和水利工程等场景中实现长期在线流速监测。

对于现场环境复杂、人工测量风险高、维护条件有限或需要无人值守的项目，非接触式毫米波雷达水流速计是一种实用的流速监测方案。

在实际选型时，建议同时评估安装高度、测量角度、测速范围、防护等级、供电方式、通信方式以及是否需要与水位计和云平台联动，从而形成完整、可靠的水文监测系统。
